抽屜式模具貨架具有承重力強、層板可抽出、吊模方便等特點，這和貨架各個部件設計組合具有重要關系，以下是對帶天車型抽屜式模具貨架的介紹：

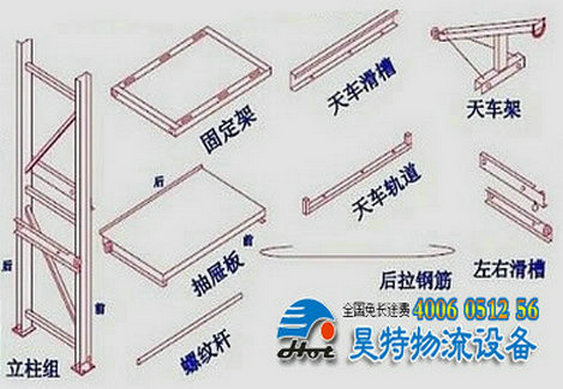

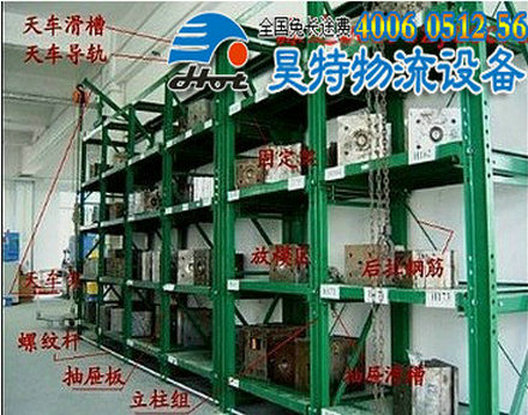

如圖所示：抽屜式模具貨架由立柱組、抽屜板、天車等組成
1.立柱組：二立柱、橫斜拉組、模具架立柱采用10#槽鋼，高度標準2m，立柱深度標準0.615m�；邸⒐潭苈菁y桿安裝于立柱上，立柱上具有間距50mm孔。
2.固定架：立柱之間連接，抽屜版位于其上。
3.抽屜滑槽：與立柱相連，設安全裝置及限位銷，抽屜板可抽出，以使吊模方便
4.抽屜板：位于固定架上，按一定比例抽出進行吊模，存放模具
5.天車架：高度一般0.6m。
6.天車軌、天車滑槽：天車架放于其上，可自由移動至各模具格進行吊模。
7.后拉鋼筋：位模具架后、起穩(wěn)固作用。
8.各部件安裝流程：立柱架—螺紋桿連接—安裝固定架—安裝抽屜板—緊固螺絲—安裝天車—后拉鋼筋—檢查穩(wěn)固—固定地面—檢查確認。
